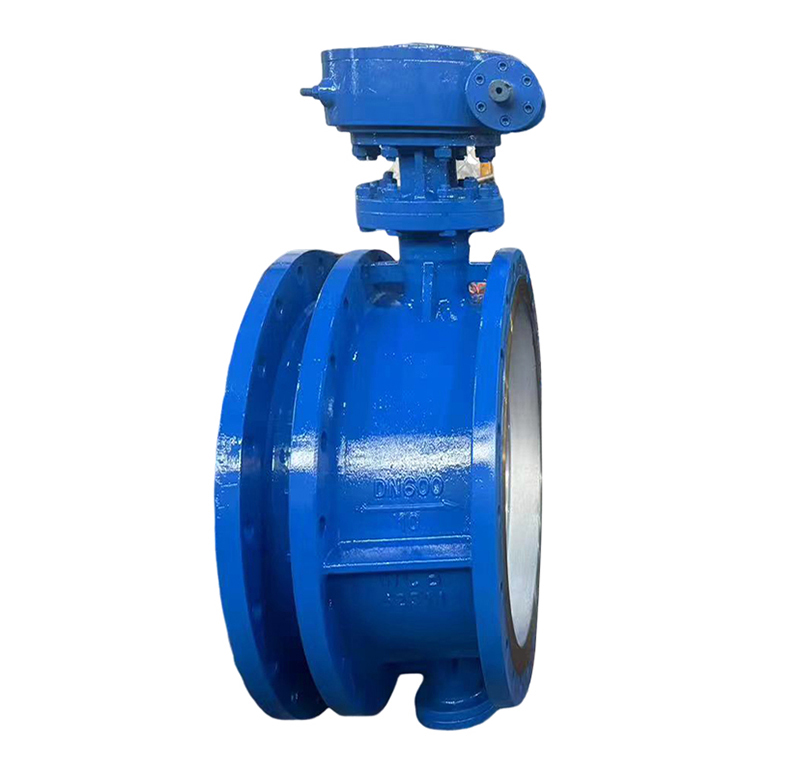

SD343H蜗轮传动法兰式伸缩蝶阀
SD343蜗轮传动法兰式伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出。损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉 (螺栓另配)。
应用工况
1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为小长度，安装时，拉至安装长度(即设计长度)。
3、当管道问长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。4、伸缩蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出(见图1)，支架的支承力按下列公式计算，运行时严禁将支架卸掉。 F>π/4三PS·DN·(kgf)式中： PS-管道试验压力，DN-管道直径
5、管道施工现场严禁随意拆卸解体伸缩蝶阀。
6、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管 道上的两法兰面要求平行。
7、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
8、伸缩管安装在阀门后。

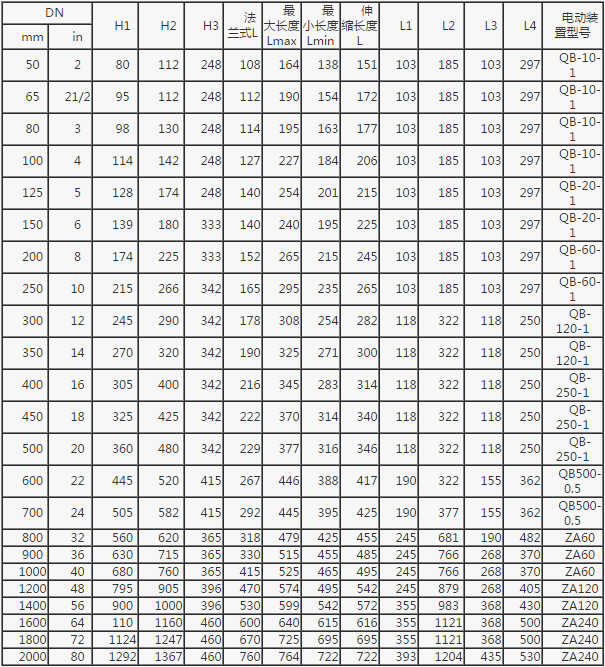

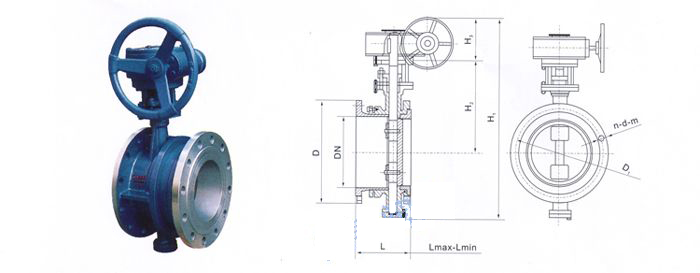

SD343（H、F、X）-（6、10、16）连接尺寸
