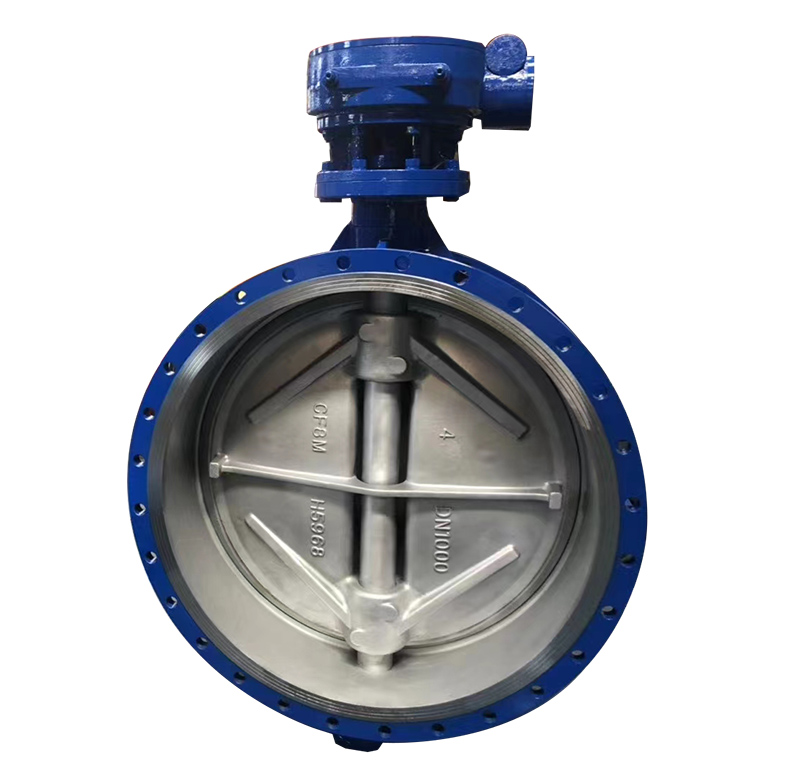

GSD341X管网伸缩法兰式蝶阀_性能规范

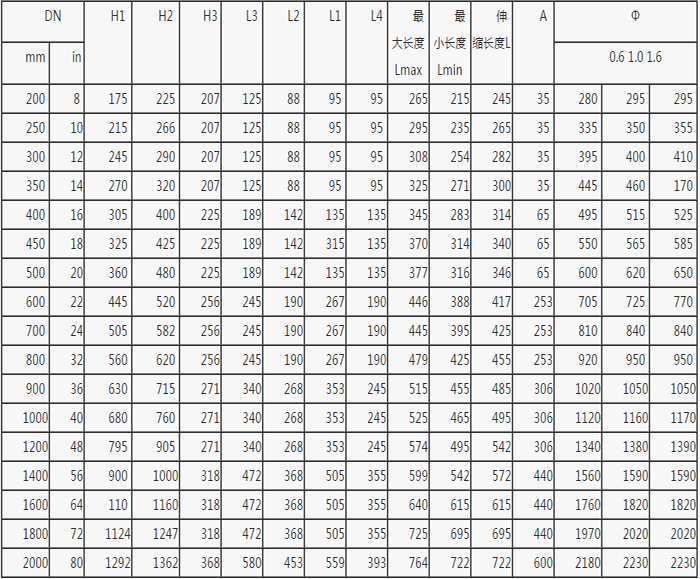

GSD341X用途及特点

本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

GSD341X采用标准

法兰连接尺寸：GB9115-88

GB91113-88；GB4216-84

结构长度：GB12221-89

压力试验：GB/T13927-92：ZBJ16006-90

法兰蝶阀安装使用注意事项

1、 法兰蝶阀在安装前必须平放，切勿随意磕碰，

2、 法兰蝶阀出厂时结构长度为小长度，安装时，拉至安装长度（即设计长度）

3、 当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。

4、 法兰蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，终止法兰阀法兰管拉出（见图1），支架的支承力按下列公式计算，运行时严禁将支架卸掉。式中：PS-管道试验压力，DN-管道直径

5、 法兰蝶阀不做温度补偿时，只做安装更换，维修阀门方便用时，可用通螺栓限位，对称夹紧法兰蝶阀以防止法兰管拉出（见图2），损坏法兰蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行限位螺栓晋严禁卸掉（螺栓另配）。

6、 管道施工现场严禁随意拆卸解体法兰蝶阀。

7、 本法兰蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短法兰蝶阀。管道安装时，要求法兰阀两端管道必须同心，管道上的两法兰面要求平行。

8、 发兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。

9、 法兰管安装的阀门后。

10、 法兰阀伸缩部分不得安装在管道拐角或管道末端。
