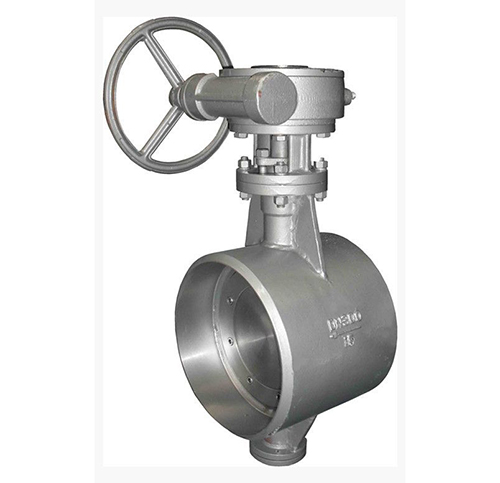

对焊蝶阀 网站首页> 产品中心 >对焊蝶阀 >对焊式多层次蝶阀
对焊式多层次蝶阀主要技术参数
公称通径 | DN（mm） | 50～700 | ||||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力Ps（MPa） | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
适用温度 | 碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃ | |||||
对焊式多层次蝶阀主要零件的材质
零件名称 | 材料 |
阀体 | 铸钢、不锈钢、铬钼钢及特殊材料 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢及特殊材料 |
密封圈 | 不锈钢、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
D | t | 363 | H | -（C.I.P.R）对焊式硬密封蝶阀系列外形尺寸 |
d | W |
公称压力 | PN0.6 | ||||||||
通径 | 外形尺寸（参考值） | 参考重量（kg） | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 450 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 660 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 780 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 820 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1460 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1590 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2185 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3210 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4090 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 5610 |
公称压力 | PN1.0 | ||||||||
通径 | 外形尺寸（参考值） | 参考重量（kg） | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 465 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 680 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 810 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 860 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1625 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1770 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2426 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3560 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4545 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 6230 |
公称压力 | PN1.6 | ||||||||
通径 | 外形尺寸（参考值） | 参考重量（kg） | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
